UnderRun

UnderRun 用于持续监控显示管线的 underrun 计数，并在计数发生变化时发出告警。

Underrun 指显示管线未能及时将下一帧数据送至扫描输出而产生的欠载事件，表现为闪屏、撕裂或瞬时黑场。事件持续时间极短，难以在发生时捕捉，但显示驱动会将累计次数写入注册表。

该计数不提供任何变更通知机制，人工方式只能在 regedit 中反复刷新观察。本工具以固定周期轮询该计数，并在检测到变化时主动提示。

计数位置

相关值位于显示适配器设备类下：

HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Control\Class\
  {4d36e968-e325-11ce-bfc1-08002be10318}\00NN

{4d36e968-...} 为 Windows Display 设备类 GUID，00NN 为该类下的设备实例号。工具依次探测 0000 至 0009，以是否存在 UnderRunCountPipeA ~ UnderRunCountPipeD 四个值作为判定条件；命中后缓存该索引，后续每次轮询只打开这一个键。

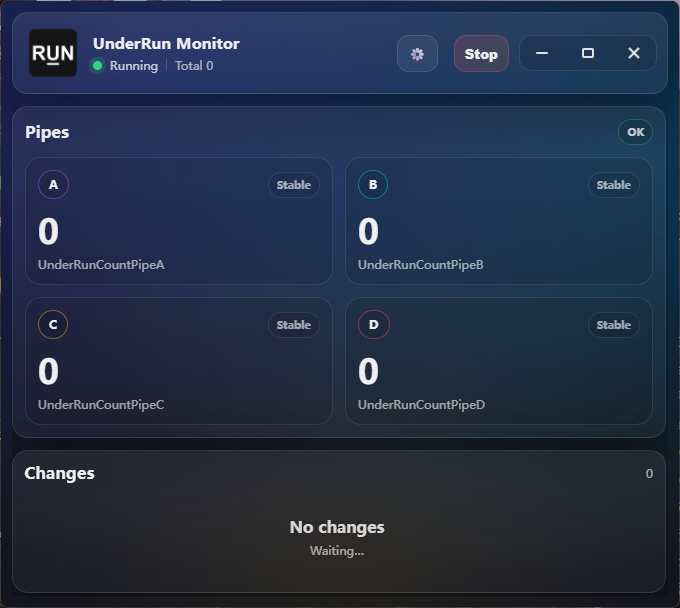

界面上的 A / B / C / D 四张卡片分别对应这四个值。

注意

这四个值由显示驱动写入，与音频设备无关。名称中的 Pipe 指显示管线（如 Intel 集显的 pipe A/B/C/D），一条 pipe 通常对应一路输出。若机器上没有会上报该计数的显卡驱动，界面右上角显示 NA，四个数值恒为 0。

读取时兼容两种值类型：优先按整型读取，失败则按二进制读取前四个字节，反转字节序后解析为 int32。

轮询与告警

轮询周期为 1 秒。以下几点决定了告警的实际触发条件：

首次采样仅作为基线，不触发告警。 监控启动后的第一次快照仅存入 last。执行 Stop 后再 Start 会重新取基线，因此手动清零或重启监控之后不会立即产生告警。

判定条件是「不相等」而非「增大」。 计数由 5 回落至 0（例如被其他工具清零）同样计为一次变化并触发告警。

读取失败不触发告警。 某次轮询无法打开键或读取值时，界面标记为 NA，但不产生 change 事件，以避免设备热插拔瞬间的误报。

检测到变化时执行三项动作：Go 侧调用 WindowUnminimise 与 WindowShow 将窗口恢复并置前；前端弹出 UnderRun Occured 模态框，列出每条 pipe 的 prev → curr；同时循环播放 alert.wav。铃声在关闭模态框后停止。

右侧 Changes 面板保留最近 80 条变化记录，每条包含时间戳与差值。

计数清零

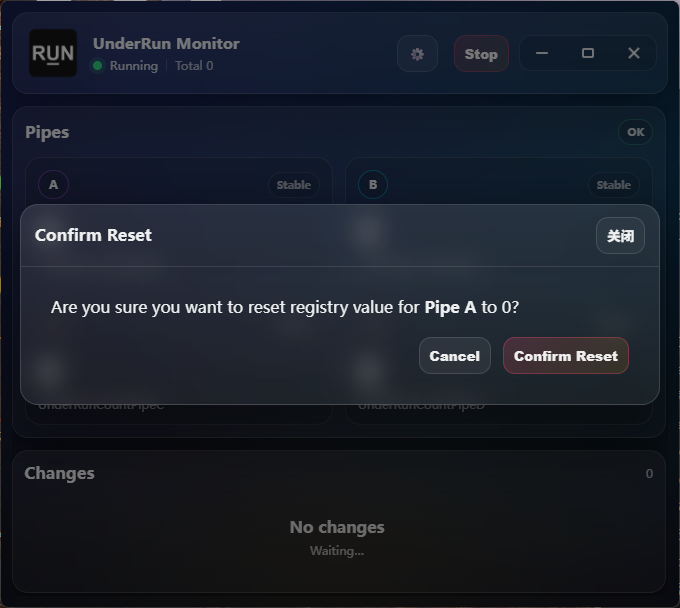

双击任意 Pipe 卡片会弹出确认框。

确认后写入 4 字节全 0 的 REG_BINARY。执行顺序为：停止监控 → 写入 → 重新启动监控（同时重新取基线）。

写入 HKLM 需要管理员权限。工具先尝试直接写入，失败后通过 PowerShell 提权调用 reg.exe：

Start-Process -FilePath "reg.exe" `
  -ArgumentList 'add "HKLM\..." /v UnderRunCountPipeA /t REG_BINARY /d 00000000 /f' `
  -Verb RunAs -Wait -WindowStyle Hidden

因此清零操作会触发一次 UAC 提示，而监控本身不需要任何特权。

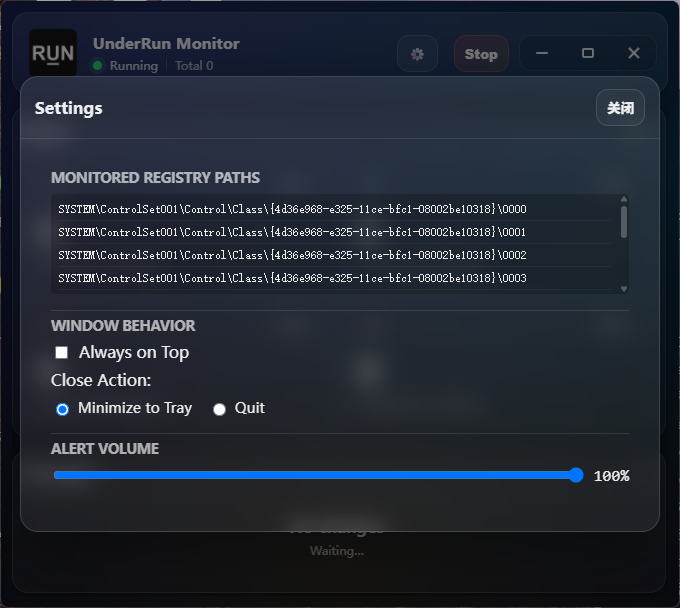

设置项

项目	说明
Monitored Registry Paths	只读，列出十个候选实例路径，用于确认监控范围
Always on Top	窗口置顶，适用于全屏测试场景
Close Action	Minimize to Tray（默认）关闭时收入托盘并继续监控；Quit 则退出进程
Alert Volume	告警铃声音量，默认 100%

警告

以上设置仅在当前运行期内有效，不做持久化。每次启动均恢复为 Minimize to Tray、不置顶、音量 100%。

托盘与单实例

在 Close Action 为默认值时，关闭窗口后程序收入托盘并继续运行。托盘图标双击可恢复窗口，右键菜单提供 Show 与 Quit。

程序通过名为 UnderRunMonitorMutex 的命名互斥量保证单实例：重复启动时将已有窗口置前，新进程随即退出。

运行环境

• Windows，需要读取 HKLM 下的注册表
• 监控无需管理员权限，仅清零操作需要
• 告警声音需要窗口先获得一次用户交互（点击或按键）才能播放，这是浏览器内核的自动播放策略限制，Wails 应用同样适用

源码与构建

源码位于 toolkit 仓库的 UnderRun-Go/，技术栈为 Wails v2 + React + TypeScript，无边框窗口，最小尺寸 520×400。

cd UnderRun-Go
wails build -m
